ATMOS DC40SX - 40 Kw CU GAZEIFICARE + CADOU Supapa termica si Controler Pompa
Descriere
CAZAN PE LEMNE CU GAZEIFICARE ATMOS
ACHIZITIE cu Produse GRATUITE in valoare de 405 LEI:
- Supapa termica de descarcare WATTS STS 20 (in valoare de 220 lei)
- Controler pentru pompa de recirculare sau A.C.M., Salus PC11 (in valoare de 185 lei)

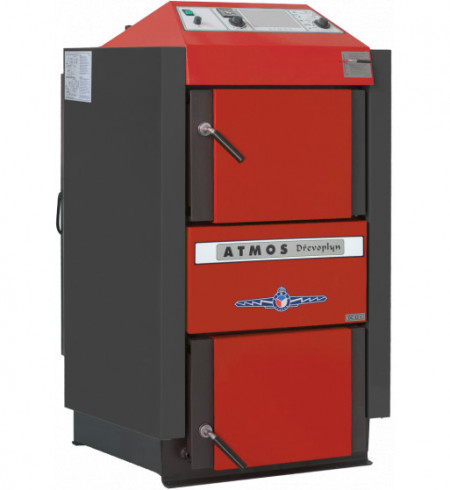

Centrala termica pe lemne cu gazeificare Atmos DC40SX
Putere centrala termica: 28-40 kW;
Randament: 80-89%;
Tip combustibil: lemn uscat;
Consum de combustibil: 10 kg/h;
Dimensiuni centrala termica: 1350 x 680 x 1045 mm (IxLxA);
Greutate: 453 kg
Producator: ATMOS
Suprafata incalzita: 350 mp
Centralele termice pe lemn cu gazeificare Atmos DC S sunt construite pentru a arde lemnul pe principiul gazeificarii prin generator, folosindu-se un ventilator de tiraj ce aspira gazele de ardere din cazan sau un ventilator de compresie care insufla aerul de combustie in cazan.
Corpul centralelor Atmos este format din gura de alimentare cu combustibil, prevazuta cu un suflaj de ardere cu orificiu longitudinal pentru circulatia gazelor de ardere si spatiul de ardere completa de sub ea, ce permite arderea ideala a tuturor sustrantelor combustibile, cu un randament inalt pentru o ardere ecologica. In partea de spate a corpurilor cazanelor se afla un canal vertical de gaze, prevazut in partea superioara cu o clapa de retinere.
Centrala termica pe lemne cu gazeificare Atmos DC40SX - avantaje
- Oprirea automata a cazanului dupa arderea completa a combustibilului - centrala contine un termostat pentru gazele de ardere
- Ventilator de tiraj
- Randamentul cazanului mare, de la 81 la 87% - aerul primar si cel secundar sunt preincalzite la o temperatura inalta;
- Rezervor mare de combustibil - durata lunga de ardere;
- Posibilitatea de a arde bucati mari de lemn;
- Cazan fara tubulatura
- Ardere ecologica;
- Bucla de racire impotriva supraincalzirii, fara risc de deteriorare a cazanului
- Dimensiuni mici si greutate redusa;
- Calitate superioara;
Centrala termica pe lemne cu gazeificare Atmos DC40SX - date tehnice
| Model cazan gazeificare |
ATMOS DC 40SX |
|
| Putere cazan gazeificare |
28-40 kW |
|
| Randament cazan gazeificare |
80-89 % |
|
| Diametru cos fum cazan gazeificare |
152 mm |
|
| Combustibil |
lemn uscat |
|
| Presiune nominala | 2.5 bar |
|
| Volumul rezervorului de combustibil | 140 dm3 | |
| Temperatura minima a apei din retur | 65 grdC | |
| Tensiune de alimentare |
220 V |
|
| Inaltime | 1350 mm |
|
| Latime | 680 mm |
|
| Adancime | 1045 mm |
|
| Greutate |
453 kg |

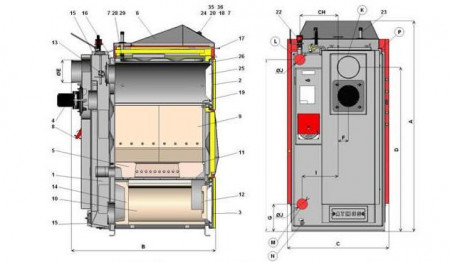

| 1. Corpul cazanului | 14. Element refractar - spatele focarului, la tipul GS |
| 2. Usa de alimentare | 15. Capac de curatare |
| 3. Usa cenusarului | 16. Ecran |
| 4. Ventilator de tiraj | 17. Tija clapetei de aprindere |
| 5. Elementul refractar - duza | 18. Termometru |
| 6. Panou de comanda | 19. Ecranului focarului |
| 7. Termostat de siguranta | 20. Intrerupator |
| 8. Clapeta de reglaj | 21. Regulator de putere - Honeywell FR124 |
| 9. Element refractar - perete lateral focar, la modelul GS | 22. Spirala de racire |
| 10. Element refractar - spatiul sferic S+D, la modelul GS L | 23. Termostatul ventilatorului |
| 11. Etansare duza | 24. Captuseala usii - sibral |
| 12. Element refractar - semiluna | 25. Etansarea usii - snur 18 x 18 |
| 13. Clapeta de aprindere | 26. Termostatul gazelor de ardere |
Centrala termica pe lemne cu gazeificare Atmos DC40SX - reglarea cazanelor
Reglarea centralei termice Atmos DC S se poate efectua cu ajutorul clapetei comandate de regulatorul de tiraj de tip FR 124, care deschide sau inchide clapeta in mod automat in functie de temperatura reglata de iesire (80-90 grC), cazanul fiind dotat cu o clapeta actionata de servomotor BELIMO cu arc. La reglarea puterii trebuie procedat cu o deosebita atentie, regulator avand, in afara de reglare a randamentului, si alta functiune umportanta, de a asigura cazanul contra supraincalzirii. Prim urmare cazanul este dotat cu termostat de reglare amplasat la panoul de comanda pentru cazan, care actioneaza acest ventilator in functie de temperatura reglata la iesire. .
Cazanele sunt de asemenea dotate cu termostat de gaze de ardere, care serveste la oprirea ventilatorului de tiraj dupa arderea completa a combustibilului. Cazanul lucreaza cu un randament redus pana la 70% din randamentul nominal si fara ventilator.
