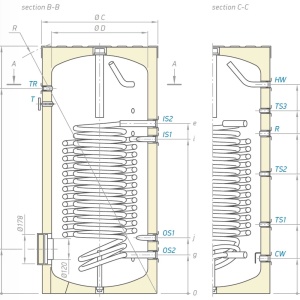

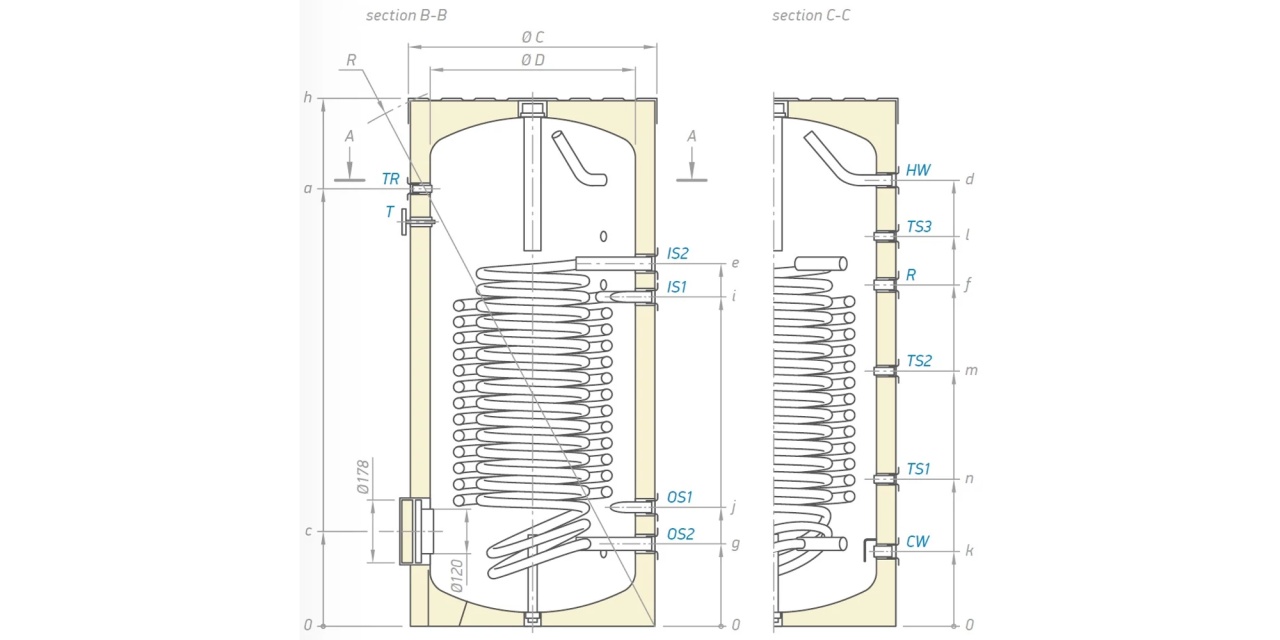

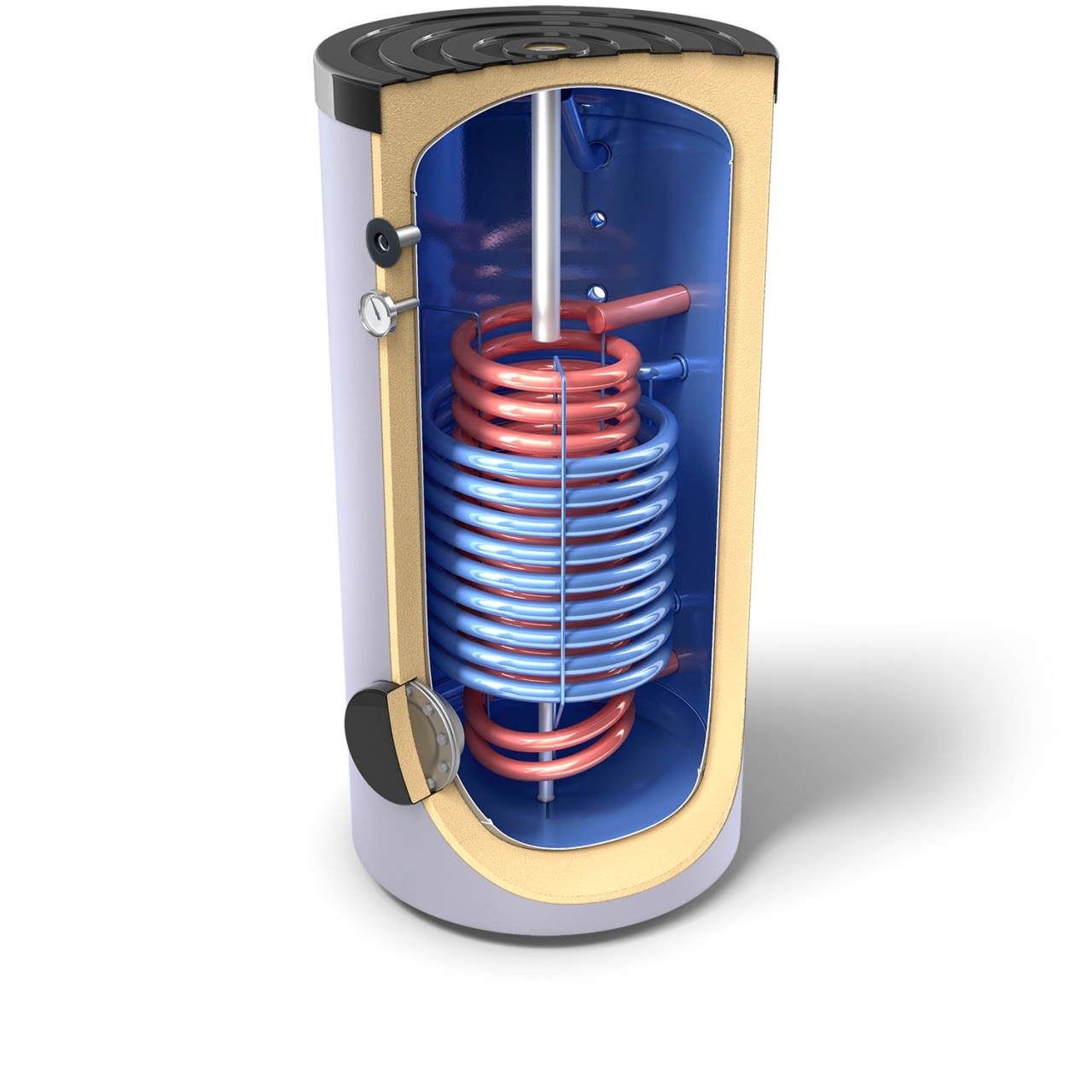

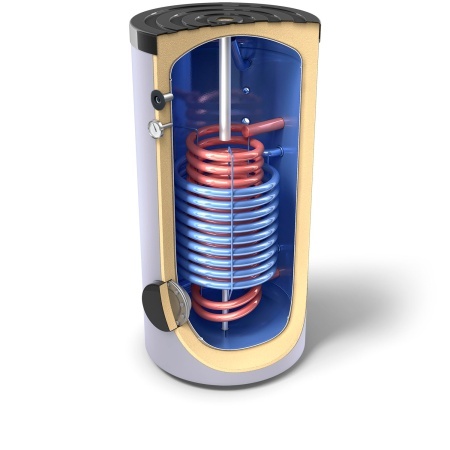

Boilerul indirect TESY EV 9S+13S 200 60 oferă o soluție flexibilă pentru apă caldă menajeră, combinând două surse de căldură, de exemplu un sistem solar și o centrală termică. Cele două serpentine paralele, cu suprafețe de 0,95 și 0,92 m², transferă eficient energia către întregul volum de 187 L și permit valorificarea energiei solare cu aportul unei surse de rezervă. Izolația PU fără CFC, de 50 mm, limitează pierderile și ajută la menținerea temperaturii. Rezervorul emailat cu tehnologia TESY CrystalTech PRO și anozii de magneziu asigură protecție anticorozivă. Pentru un plus de versatilitate, pot fi montate rezistențe electrice compatibile, de puteri diferite. Boilerul include racord de recirculare și gură de vizitare pentru curățare și întreținere ușoară. Schema este orientativă; racordarea necesită proiectare de specialitate.

Avantaje cheie

• Două serpentine paralele pentru racordarea la două circuite de agent termic, în funcție de proiectul instalației.
• Serpentina paralelă S1 are suprafața de 0,95 m² și capacitatea de 5,8 L.
• Serpentina paralelă S2 are suprafața de 0,92 m² și capacitatea de 5,6 L.
• Izolație rigidă din poliuretan de 50 mm, cu pierderi termice declarate de 59 W la ΔT 45 K.
• Clasă energetică B pentru funcția de stocare a apei calde.
• Montaj vertical pe pardoseală, cu diametrul exterior de 600 mm.

Utilizare și funcționare

Cele două serpentine paralele transferă căldura de la circuitele de agent termic către apa din rezervor. Configurația poate fi utilizată, de exemplu, cu un circuit solar și o centrală termică. Racordarea și automatizarea surselor de căldură trebuie stabilite prin proiectul instalației.

Temperatura maximă de lucru a apei din rezervor este de 95 °C. Cele două serpentine paralele pot funcționa cu agent termic la o temperatură de până la 110 °C. Agentul termic admis este apă curată în circuit închis sau un amestec de apă și propilen glicol cu aditivi anticorozivi.

În condițiile de test indicate pentru apă amestecată la 45 °C, cu temperaturi de referință de 15–60 °C și cu aportul termic oprit, cantitatea maximă declarată este de 265 L pentru serpentina paralelă S1 și de 288 L pentru serpentina paralelă S2. Aceste valori reprezintă cantitatea de apă amestecată obținută în condițiile testului, nu volumul fizic al rezervorului.

Montaj și verificări înainte de comandă

Boilerul indirect cu două serpentine paralele trebuie montat și racordat de personal calificat, conform proiectului instalației. Spațiul de instalare trebuie să permită amplasarea unui aparat cu înălțimea de 1197 mm, diametrul de 600 mm și greutatea netă de 78 kg, la care se adaugă masa apei în timpul utilizării.

Instalația de alimentare trebuie prevăzută cu supapă de siguranță, vas de expansiune și evacuare către canalizare. Încăperea trebuie protejată împotriva înghețului și prevăzută cu posibilitate de drenaj. Racordurile neutilizate pentru recirculare, senzori sau echipamente suplimentare trebuie închise etanș înainte de umplere.

Protecția anticorozivă include anod de magneziu, care necesită verificare periodică și înlocuire atunci când este uzat. Dacă se montează o rezistență electrică suplimentară, aceasta trebuie să fie aprobată pentru utilizarea cu boilerul.

Verifică dimensiunile racordurilor, poziția conexiunilor, presiunile instalației și compatibilitatea celor două serpentine paralele cu sursele de căldură înainte de comandă.
