| Brand | Fornello |
| Tip produs | Cazan combustibil solid |
| Tip combustibil | Combustibil solid |
| Tip ardere | Conventional |
| Utilizare | Rezidential |
| Tip montare | Podea |
| Tiraj | Natural |
| Functii | Curatare facila |
| Culoare | Red/Rosu |
| Putere - kW | 40 |
| Tensiune alimentare | 230 V |
| Randament (%) | 84 % |
| Recomandat pentru incaperi pana la | 250 m2 |
| Inaltime | 1220 mm |
| Latime | 638 mm |
| Adancime | 1075 mm |
| Greutate | 344 kg |
| Volumul de apa din cazan | 115 l |
| Volumul recomandat rezervorului de stocare | 300-1000 l |
| Interval de setare a temperaturii apei de incalzire °C | 60-90 C |
| Diametrul cos evacuare | 180 mm |
| Racord Tur | 1 1/4" Toli |
| Racord Retur | 1 1/4" Toli |
| Racord Golire - Alimentare | 1/2" Toli |
| Tip control | Mecanic |
MODEL SCHEMA DE MONTAJ CU ELEMENTELE NECESARE INSTALARII UNUI CAZAN COMBUSTIBIL SOLID FORNELLO ECO ENERGY WB 40
1. Termostat pompa
2. Vas expansiune
3. Robinet
4. Vana amestec
5. Supapa presiune
6. Aerisitor automat
7. Boiler termoelectric
8. Pompa circulare
9. Supapa sens
10. Robinet cu sertar
11. Filtru Y
12. Manometru
Regulatorul de tiraj, vana de descarcare termica (BVTS) si vana de amestec sunt obligatorii, dar nu se livreaza impreuna cu cazanul!
Timpul de ardere al cazanului depinde de:
- Respectarea schiței de montaj, recomandată de producator;
- Cantitatea de combustibil;
- Proprietatile combustibilului (umiditate, esenta, puterea calorica);
- Temperatura exterioara;
- Suprafata si izolația locuintei;
- Temperatura dorita în locuinta;

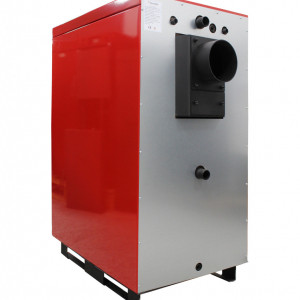

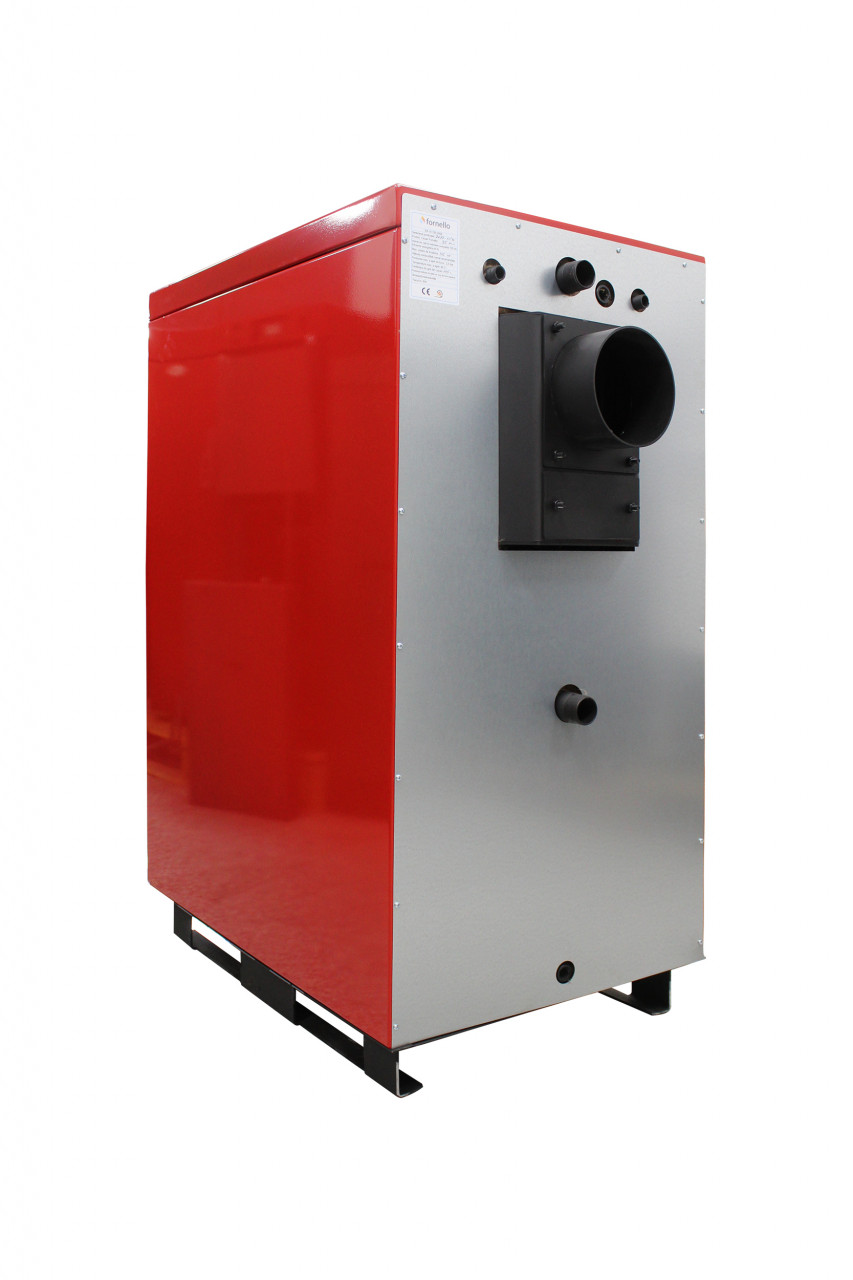

Imaginea de mai jos arata cum se instaleaza conducta de evacuare.
Conducta de evacuare nu trebuie să aibă mai mult de 3 coturi si nu trebuie sa fie mai mare de 1,5 m.
Conducta de evacuare trebuie sa fie la un unghi de cel putin 30 grade. Tevile de evacuare nu trebuie sa fie in pozitie orizontala.

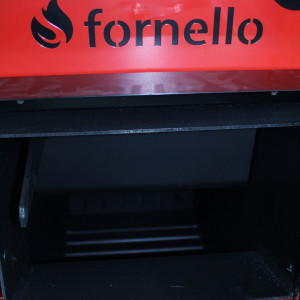

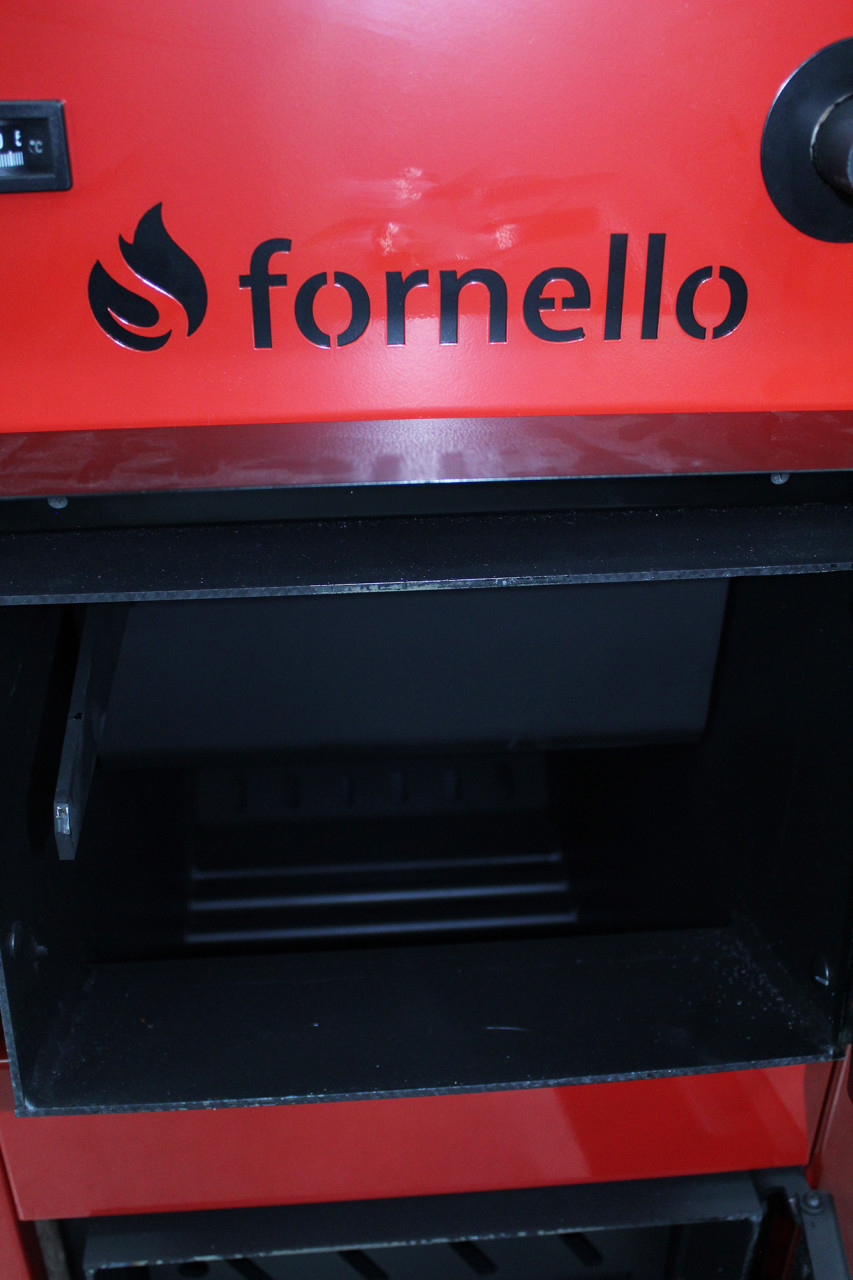

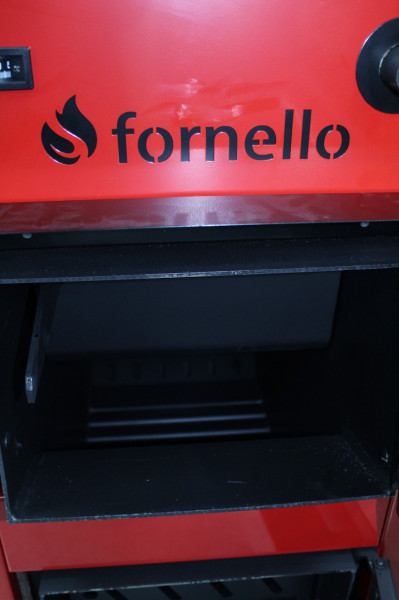

Un amortizor este instalat in camera de ardere a cazanului.
Rolul amortizorului este de a impiedica cazanul sa sufle fum in usa atunci când deschide usa de ardere, adica sa directioneze gazele de ardere spre cosul de fum cu ajutorul amortizorului.
Cand usa de ardere este inchisa, amortizorul revine la pozitia initiala, astfel incat gazele de ardere sa treaca prin schimbatorul cazanului si cazanul sa primeasca o utilizare cu un randament maxim.
Gratarul pe care sunt asezate lemnele are rol si de recuperator de caldura, prin interiorul acestuia circuland agent termic.
Pentru protectia hidraulica in sistemul inchis este necesara instalarea unei vane termice de siguranta cu 2 cai (nu este inclusa in furnitura standard). Daca din anumite motive temperatura apei din cazan depaseste 95°C, vana termica se deschide automat, astfel ca apa rece de la retea intra in cazan, prin serpentina de racire, pentru a reduce temperatura agentului termic din cazan.
Focul din cazan se poate stinge fortat in caz de urgenta doar cu nisip, sau extinctor, nu se foloseste apa.
INFORMATII UTILE
In centrala nu trebuie facut focul înainte de conectarea la sistemul de Incalzire centrala.
Inainte de a porni focul, verificati daca sistemul de incalzire centrala este corect aerisit.
Pompa de circulare trebuie conectata la un termostat/controler, cu sonda montata pe conexiune de tur, cat mai aproape de cazan, care trebuie setat la minim 60 grade.

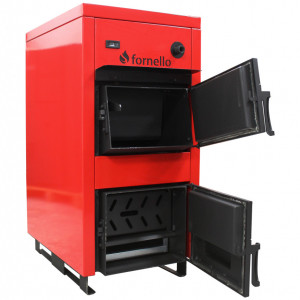

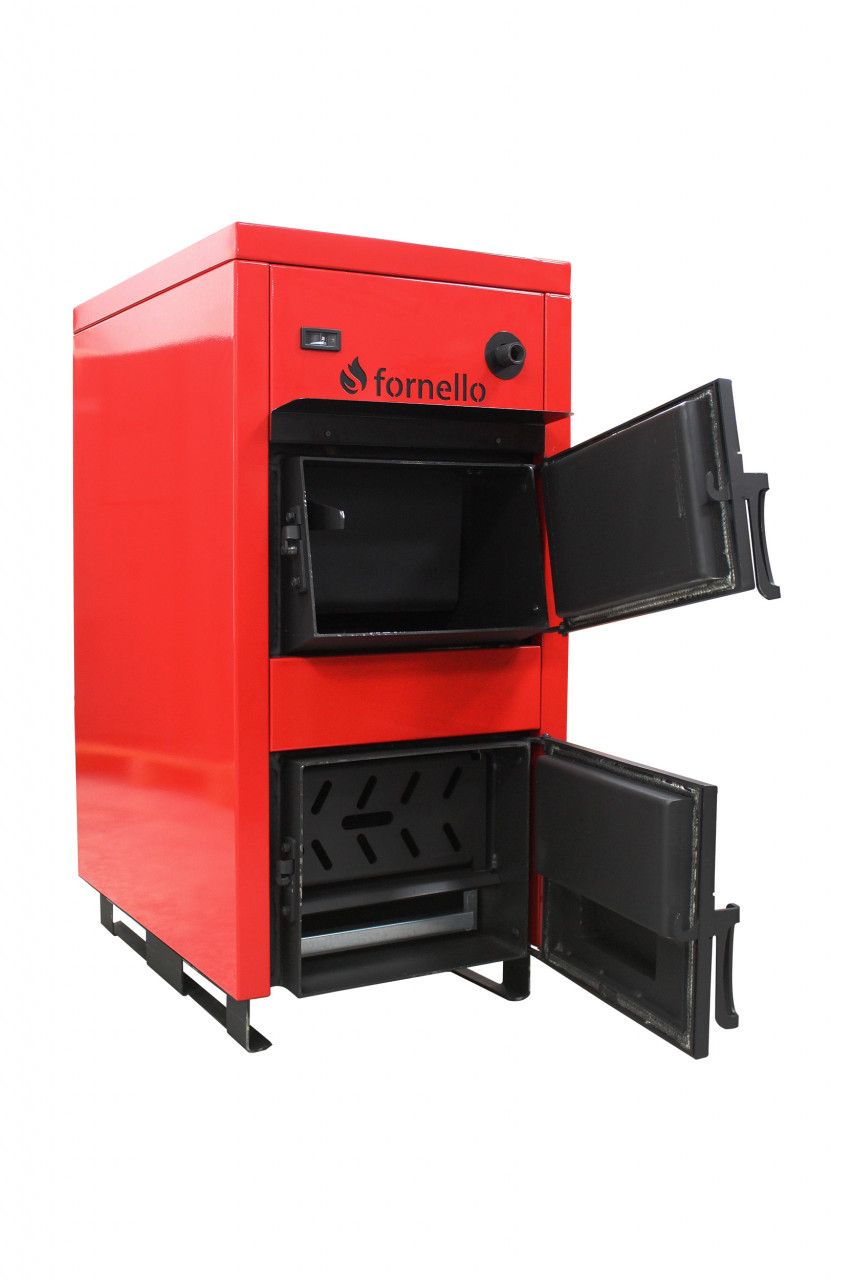

Specificatii tehnice Cazan Fornello Eco energy WB 40 kW
