Centrala termica pe lemne THERMOSTAHL MCL 400 - 465 kW

Descriere

Centrala termica pe lemne THERMOSTAHL MCL 400 - 465 kW

MCL este seria industriala de cazane cu functionare pe combustibil solid, cu gama larga de putere (81-1.162 kW).

 Conceput pentru functionarea cu orice tip de combustibil solid cu diametru minim 30mm:lemn, reziduuri agricole, carbuni, brichete, etc.

 Cazanul este echipat cu trei usi: usa de sus pentru curatare schimbator de caldura, usa de mijloc pentru incarcare combustibil si usa de jos pentru indepartare cenusa.

 Gratarul pentru lemne este format din tevi racite cu apa pentru eficienta maxima.

 Pe usa de mijloc este pozitionata o flansa de inspectie, care se poate utiliza pentru montarea unui arzator pe combustibil gazos sau lichid, ca si solutie alternativa sau de urgenta.

 Arderea este controlata cu ajutorul unui ventilator montat pe partea din spate a cazanului, aerul fiind distribuit uniform prin intermediul distribuitorului de aer in focar.

 Cazanul este echipat cu ventilator modulant si panou de comanda digital care asigura multiple functii de automatizare a cazanului si a instalatiei.

1. Caracteristici tehnice

• Camera de ardere cu forma ovala, ofera volum mare al focarului la dimensiuni exterioare reduse;
• Constructie robusta;
• Eficienta ridicata;
• Schimbator de caldura cu tevi;
• Gratar pentru lemne cu circulatie de apa pentru eficienta sporita;
• Panou de comanda digital, asigura control cazan si instalatie;
• Modulare completa ventilator in functie de temperatura gazelor evacuate;
• Recunoastere lipsa combustibil;
• Control patru pompe, boiler apa calda, buffer si vana amestec;
• Ajustare automata in functie de conditiile meteo, echipat cu senzor de temperatura exterioara;
• Control cazan auxliar.

2. Combustibili folositi:

Brichete

Cărbuni

Cazanul este echipat cu panou de comanda digital care ofera control avansat al cazanului si instalatiei. Panoul ofera trei algoritmi diferiti de modulare a ventilatorului.

 Designul modular al panoului ofera posibilitate de integrare si extensie BUS pentru controlul altor echipamente.

 Lipsa de combustibil este detectata automat, iar cazanul intra in regim de asteptare (stand-by).

 Panoul controleaza pompa de incalzire, pompa de apa calda si pompa de recirculare. Poate controla boilerul de apa calda, buffer, o vana de amestec si poate trimite comanda catre un cazan auxiliar. In panou se poate monta termostat de camera.

 Panoul este echipat standard cu senzor de temperatura exterioara pentru functia „weather sensitive control“.

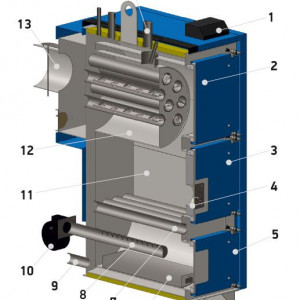

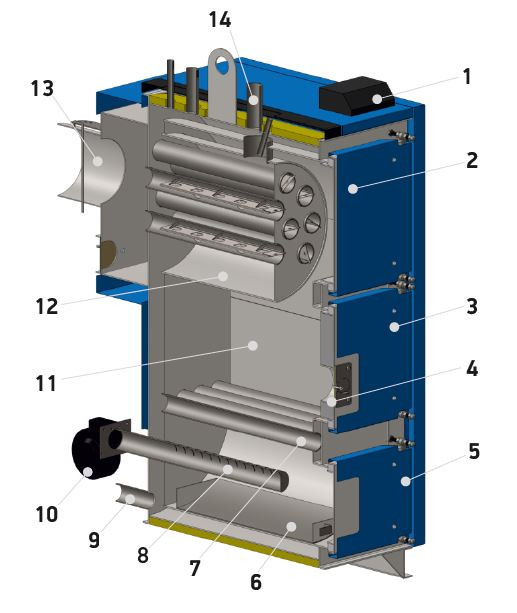

4. Componente Centrala termica pe lemne THERMOSTAHL MCL 400 - 465 kW

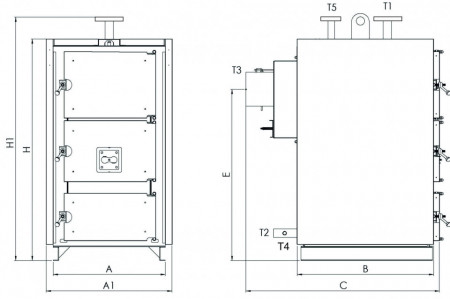

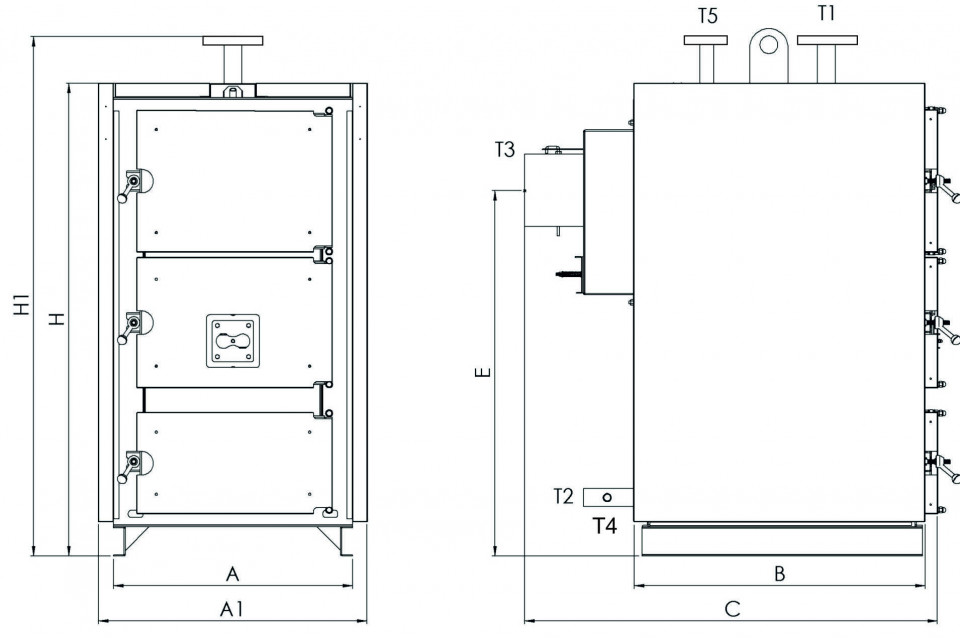

5. Dimensiuni Centrala termica pe lemne THERMOSTAHL MCL 400 - 465 kW



T1 - Tur

T2 - Retur

T3 - Coș de fum

T4 - Golire

T5 - Racord siguranţă
