Kit pachet Panou solar Panosol cu 30 tuburi vidate si boiler 200 litri cu 2 serpentine pentru 4-5 persoane

Descriere

Kit pachet Panou solar Panosol cu 30 tuburi vidate si boiler 200 litri cu 2 serpentine pentru 4-5 persoane

Pachetul solar pentru apa calda menajera destinat locuintelor cu 4 consumatori.

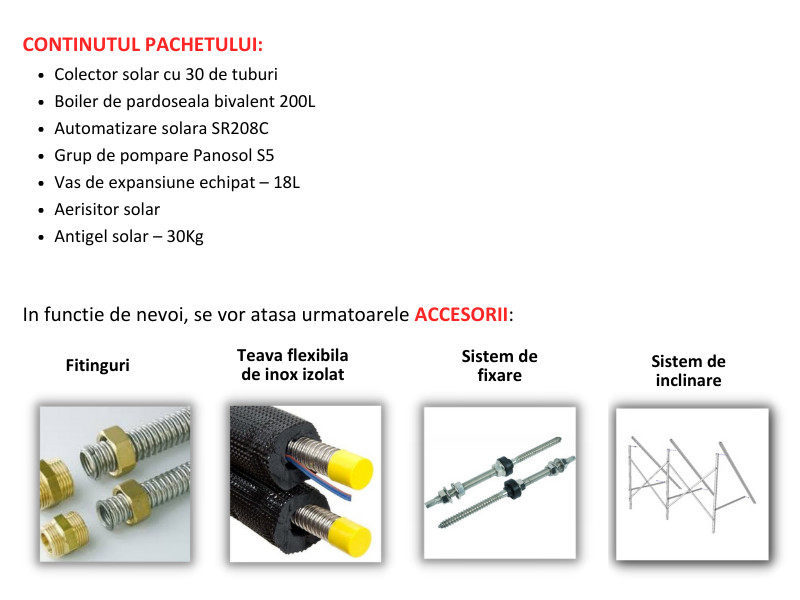

COMPONENTA PACHETULUI

1. Colector solar cu 30 de tuburi
2. Boiler de pardoseala cu 2 serpentine 200L
3. Automatizare solara SR208C
4. Grup de pompare Panosol S5
5. Vas de expansiune echipat – 18L
6. Aerisitor solar
7. Antigel solar – 30Kg

! In functie de nevoi se vor atasa acestor pachete teava flexibila de inox izolat, fitingurile si sistemele de fixare/inclinare ale panourilor solare.

Garantie:

• 10 ani colector solar
• 2 ani boiler
• 2 ani pentru grup de pompare, automatizare solara, vas de expansiune, aerisitor solar

MONTAJ

Colectorul solar se monteaza orientat catre sud, inclinat la 45 de grade si intr-o zona fara umbrire. Racrodarea colectorului la serpentina inferioara a boilerului solar se va face folosind teava flexibila din inox cu izolatie elastomerica.

Fiecare tub functioneaza independent iar deteriorarea unui tub nu determina nefunctionarea sistemului solar ci doar reducerea capacitatii de absorbtie si incalzire.

Tuburile vidate sunt echipate cu heat-pipe si nu contin apa. Panourile solare cu tuburi vidate ofera cea mai mare performanta de captare a energiei solare. Tuburile solare sunt construite din sticla borosilicata pe interiorul careia sunt depuse chimic trei straturi de absorbtie ce amplifica efectul radiatiei solare. Vidarea tubului asigura captarea radiatiei solare si transportul acesteia catre rampa colectoare, fara pierderi termice. Forma cilindrica a tuburilor le confera capacitatea de a capta razele solare optim pe tot parcursul zilei, asigurand astfel o performanta buna chiar si in conditii de cer acoperit cu nori.

Boilerul se pozitioneaza in interior, de obicei in camera tehnica a imobilului, alaturi de controlerul solar, grupul de pompare si vasul de expansiune.

Sistemul solar se incarca cu antigel solar, se aeriseste si se presurizeaza folosind o pompa electrica de umplere.

Odata montat sistemul nu necesita mentenanta anuala si nu necesita golirea in sezonul rece. Intervalul de service recomandat este de 5 ani si presupune: verificarea antigelului (presiune si punct de inghet), verificarea presiunii de aer in vasul de expansiune, verificarea colectorului solar (fixare, degradari vizibile) curatarea calcarului depus in boiler si inlocuirea anodului de magneziu.

SPECIFICATII TEHNICE

1. Colector solar 30 tuburi vidate CS30 si tehnologie heat pipe:

• Dimensiuni (mm) : 2400 x 1990 x 125
• Greutate : 92 kg
• Suprafata de absorbtie : 2.98 mp
• Suprafata totala : 4.78 mp
• Capacitate lichid : 2500 ml
• Presiune maxima : 800kpa/116Psi
• Temperatura de stagnare heat-pipe : 180°C
• Temperatura de stagnare tub vidat : 280°C

• Putere maxima : 1940 W / 6630 Btu
• Debit ideal : 2.5 l/min
• Cadere de presiune la debit ideal : 1,6 KPa (16 mbar)
• Debit maxim : 18 l/min
• Capacitate zilnica de incalzire (Δ40°C) : 210-300 l

! Sistemul de fixare al colectorului solar se comanda separat, in functie tipul si panta acoperisului.

2. Boiler solar bivalent de pardoseala 200L

• Inaltime : 1200 mm
• Diametru: ᴓ600
• Izolatie: 50 mm (PU rigid)
• Suprafata schimb termic S1/S2: 0.75/0,54 mp
• Volum serpentina S1/S2: 4,6/3,3 litri
• Presiune nominala: 8 bar
• Presiune nominala serpentina : 6 bar
• Greutate: 70 kg

3. Automatizare SR208C

• Aplicatii solare posibile: 1
• Senzori diponibili in pachet: 3
• Relee disponibile: 2
• Colectori monitorizati: 1
• Bazine monitorizate: 1

4. Grup de pompare Panosol P6 compus din:

• Pompa de recirculare Grundfos-Solar 15-65
• Debit: 2-15 l/min
• robinet sferic cu ventil de sens integrat, cu termometru si racord pentru grupul de siguranta
• debitmetru cu inchidere si reglare, cu robinet lateral de umplere si golire
• supapa de siguranta de 6 bar
• iesire de F 3/4″ spre vasul de expansiune
• manometru de 10 bar
• robinet sferic de umplere si golire
• echipament pentru montajul pe perete
• termoizolatie

5. Vas de expansiune 12L, echipat cu suport si racord

• Presiune max. de lucru: 10 bar
• Temperatura maxima de lucru: 110°C
• Marime racord: 3/4″

6. Aerisitor solar automat

Temperatura maxima de lucru: 180°C

Marime racord: 1/2″

7. Antigel solar preparat -28°C

• antigel solar pe baza de propilenglicol
• limite temperaturi: -28°C/180°C


Montajul nu este inclus in pret.
