Kit pachet Panou solar Panosol Economic 2P fara boiler (C.304)
Descriere
Kit pachet Panou solar Panosol Economic 2P fara boiler (C.304)
Sistem solar pentru prepararea apei calde menajere pe tot parcursul anului. Sistemul este proiectat pentru a asigura necesarul de apa calda menajera in gospodarii de pana la 2 utilizatori.

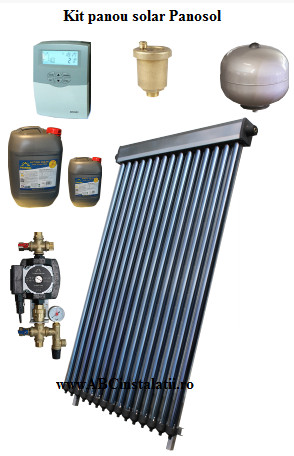

Componenta Pachetului:
- Colector solar cu 15 de tuburi
- Automatizare solara SR208C
- Grup de pompare Panosol S5
- Vas de expansiune echipat – 12L
- Aerisitor solar
- Antigel solar – 20Kg
In functie de nevoi se vor atasa acestor pachete teava flexibila de inox izolat, fitingurile si sistemele de fixare/inclinare ale panourilor solare.
Garantie:
- 10 ani colector solar;
- 2 ani pentru grup de pompare, automatizare solara, vas de expansiune, aerisitor solar
Montaj:
Colectorul solar se monteaza orientat catre sud, inclinat la 45 de grade si intr-o zona fara umbrire. Racrodarea colectorului la serpentina inferioara a boilerului solar se va face folosind teava flexibila din inox cu izolatie elastomerica.
Fiecare tub functioneaza independent iar deteriorarea unui tub nu determina nefunctionarea sistemului solar ci doar reducerea capacitatii de absorbtie si incalzire.
Tuburile vidate sunt echipate cu heat-pipe si nu contin apa. Panourile solare cu tuburi vidate ofera cea mai mare performanta de captare a energiei solare. Tuburile solare sunt construite din sticla borosilicata pe interiorul careia sunt depuse chimic trei straturi de absorbtie ce amplifica efectul radiatiei solare. Vidarea tubului asigura captarea radiatiei solare si transportul acesteia catre rampa colectoare, fara pierderi termice. Forma cilindrica a tuburilor le confera capacitatea de a capta razele solare optim pe tot parcursul zilei, asigurand astfel o performanta buna chiar si in conditii de cer acoperit cu nori.
Sistemul solar se incarca cu antigel solar, se aeriseste si se presurizeaza folosind o pompa electrica de umplere.
Odata montat sistemul nu necesita mentenanta anuala si nu necesita golirea in sezonul rece. Intervalul de service recomandat este de 5 ani si presupune : verificarea antigelului (presiune si punct de inghet), verificarea presiunii de aer in vasul de expansiune, verificarea colectorului solar (fixare, degradari vizibile) curatarea calcarului depus in boiler si inlocuirea anodului de magneziu.
SPECIFICATII TEHNICE
1. Colector solar 15 tuburi vidate CS15 si tehnologie heat pipe:
- Dimensiuni (mm) : 1295 x 1990 x 125
- Greutate : 47 kg
- Suprafata de absorbtie : 1.55 mp
- Suprafata totala : 2.49 mp
- Capacitate lichid : 1250 ml
- Presiune maxima : 800kpa/116Psi
- Temperatura de stagnare heat-pipe : 180°C
- Temperatura de stagnare tub vidat : 280°C
- Putere maxima : 975 W / 3315 Btu
- Debit ideal : 2.0 l/min
- Cadere de presiune la debit ideal : 1.0 KPa (10 mbar)
- Debit maxim : 18 l/min
- Capacitate zilnica de incalzire (Δ40°C) : 105-150 l
! Sistemul de fixare al colectorului solar se comanda separat, in functie tipul si panta acoperisului.
2. Automatizare SR208C
- Aplicatii solare posibile: 1;
- Senzori disponibili in pachet: 3;
- Relee disponibile: 2;
- Colectori monitorizati: 1;
- Bazine monitorizate: 1
3. Grup de pompare Panosol S5
- Pompa Panosol PS P6 solar
- Debit pompa: 1 – 8 l/min
- Supapa de siguranta 6 bar Watts
- Manometru
- Racord de umplere
- Robinet de golire
- Supapa de sens
- Racord vas de expasniune
- Suport de fixare
4. Vas de expansiune 12L, echipat cu suport si racord
- Presiune max. de lucru: 10 bar;
- Temperatura maxima de lucru: 110°C;
- Marime racord: 3/4″
5. Aerisitor solar automat
- Temperatura maxima de lucru: 180°C;
- Marime racord: 1/2″
6. Antigel solar preparat -28°C
- antigel solar pe baza de propilenglicol;
- limite temperaturi: -28°C/180°C.
