Kit pachet Panou solar Panosol Economic 4 Persoane Bivalent cu Automatizare Solara WiFi (C.201)

Descriere

Kit pachet Panou solar Panosol Economic 4 Persoane Bivalent cu Automatizare Solara WiFi (C.201)

Kitul Panosol Economic este un kit panou solar apă caldă 4 anotimpuri, special conceput pentru locuințe cu până la 4 persoane. Acest panou solar apă caldă 4 anotimpuri cu tuburi vidate (heat-pipe) oferă fiabilitate, eficiență și confort pe tot parcursul anului.

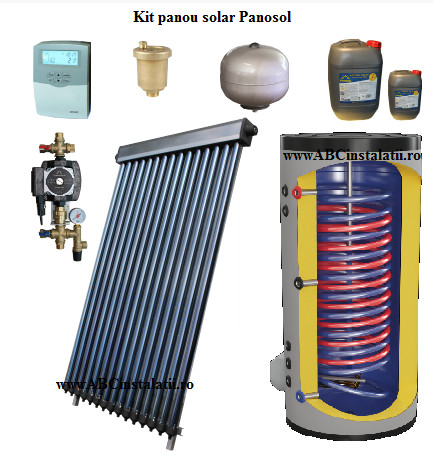

CONTINUTUL PACHETULUI

• Colector solar cu 20 de tuburi - Panou solar cu tuburi vidate (Heat-Pipe) – performanță ridicată, randament termic chiar și în condiții de lumină redusă, durabilitate crescută
• Boiler de pardoseala bivalent 200l, destinat panouri solare apă caldă 4 anotimpuri, ajută la asigurarea necesarului de apă caldă iarnă-vară pentru o familie medie.
• Bivalent – adaugă flexibilitate, combină sursa solară cu surse convenționale, de unde și denumirea de „boiler solar bivalent”
• Automatizare solara SR208C, control modern și eficient al sistemului, acces prin aplicație
• Grup de pompare Panosol S5
• Vas de expansiune echipat – 12L
• Aerisitor solar
• Antigel solar – 20Kg

Beneficii cheie:

• Panouri solare apă caldă 4 anotimpuri, asigură apa caldă menajeră indiferent de sezon.
• Eficiență ridicată, economii consistente la facturi.
• Sistem bivalent, flexibil și stabil.
• Automatizare WiFi – control modern, eficient și confortabil.
• Durabilitate și componente de calitate – investiție pe termen lung
• Oferim un bun raport calitate-preț pentru un sistem solar funcțional tot anul. Investiția se amortizează rapid prin economiile realizate.

Pentru cei în căutarea soluției potrivite, acest panou solar 4 anotimpuri se distinge prin performanță, fiabilitate și tehnologie modernă.

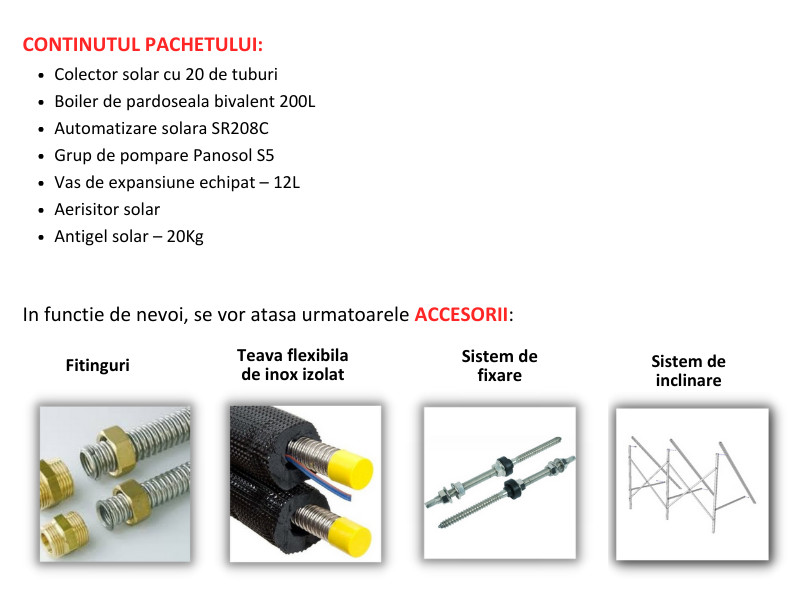

! In functie de nevoi, se vor atasa acestor pachete urmatoarele elemente:

1. teava flexibila de inox izolat
2. fitinguri
3. sistemele de fixare/inclinare ale panourilor solare

PREZENTARE

Sistem solar pentru prepararea apei calde menajere pe tot parcursul anului

Sistemul este proiectat pentru a asigura necesarul de apa calda menajera in gospodarii de pana la 4 utilizatori

GARANTIE

• 10 ani colector solar
• 2 ani boiler
• 2 ani pentru grup de pompare, automatizare solara, vas de expansiune, aerisitor solar

MONTAJ

Colectorul solar se monteaza orientat catre sud, inclinat la 45 de grade si intr-o zona fara umbrire. Racrodarea colectorului la serpentina inferioara a boilerului solar se va face folosind teava flexibila din inox cu izolatie elastomerica.

Fiecare tub functioneaza independent iar deteriorarea unui tub nu determina nefunctionarea sistemului solar ci doar reducerea capacitatii de absorbtie si incalzire.

Tuburile vidate sunt echipate cu heat-pipe si nu contin apa. Panourile solare cu tuburi vidate ofera cea mai mare performanta de captare a energiei solare. Tuburile solare sunt construite din sticla borosilicata pe interiorul careia sunt depuse chimic trei straturi de absorbtie ce amplifica efectul radiatiei solare. Vidarea tubului asigura captarea radiatiei solare si transportul acesteia catre rampa colectoare, fara pierderi termice. Forma cilindrica a tuburilor le confera capacitatea de a capta razele solare optim pe tot parcursul zilei, asigurand astfel o performanta buna chiar si in conditii de cer acoperit cu nori.

Boilerul se pozitioneaza in interior, de obicei in camera tehnica a imobilului, alaturi de controlerul solar, grupul de pompare si vasul de expansiune.

Sistemul solar se incarca cu antigel solar, se aeriseste si se presurizeaza folosind o pompa electrica de umplere.

Odata montat sistemul nu necesita mentenanta anuala si nu necesita golirea in sezonul rece. Intervalul de service recomandat este de 5 ani si presupune : verificarea antigelului (presiune si punct de inghet), verificarea presiunii de aer in vasul de expansiune, verificarea colectorului solar (fixare, degradari vizibile) curatarea calcarului depus in boiler si inlocuirea anodului de magneziu.

SPECIFICATII TEHNICE

1. Colector solar 20 tuburi vidate CS20 si tehnologie heat pipe:

• Dimensiuni (mm) : 1670 x 1990 x 125
• Greutate: 63 kg
• Suprafata de absorbtie: 1.98 mp
• Suprafata totala: 3.32 mp
• Capacitate lichid: 1666 ml
• Presiune maxima: 800kpa/116Psi
• Temperatura de stagnare heat-pipe: 180°C
• Temperatura de stagnare tub vidat: 280°C
• Putere maxima: 1290 W / 4420 Btu
• Debit ideal: 2.5 l/min
• Cadere de presiune la debit ideal: 1,2 KPa (12 mbar)
• Debit maxim: 18 l/min
• Capacitate zilnica de incalzire (Δ40°C): 140-200 l

! Sistemul de fixare al colectorului solar se comanda separat, in functie tipul si panta acoperisului.

2. Boiler solar bivalent de pardoseala 200L

• Inaltime : 1200 mm
• Diametru: ᴓ600
• Izolatie: 50 mm (PU rigid)
• Suprafata schimb termic S1/S2: 0.75/0,54 mp
• Volum serpentina S1/S2: 4,6/3,3 litri
• Presiune nominala: 8 bar
• Presiune nominala serpentina : 6 bar
• Greutate: 70 kg

3. Automatizare Solara SR208C cu WIFI

 ! Conectare Modul internet cu ajutorul aplicației Tuya WiFi

Componenta:

• Controler solar SR208C cu WIFI – 1 bucată
• Senzor de temperatură PT1000 – 1 bucată
• Senzor de temperatură NTC10K – 2 bucăți
• Aplicatii solare posibile: 1
• Senzori diponibili in pachet: 3
• Relee disponibile: 2
• Colectori monitorizati: 1
• Bazine monitorizate: 1

 Funcția PWM permite controlul unei pompe solare electronice sau unei  pompe cu turatie clasica (On/Off).

 Indicatii pentru setari: www.youtube.com/watch?v=hvxtm8lgB7A&t=50s

 Specificații si Funcții disponibile

• Funcție de vacanta
• Incalzire auxiliară cu ajutorul unei rezistente electrice
• Control al diferenței de temperatura ( ΔT )
• Integrat modulul WiFi
• Oprire de urgența a sistemului in cazul supratemperaturii
• Racire a sistemului (funcție by-pass)
• Protecție la temperaturi sub 5 Grade
• Setare temperatur maximala in boiler (1 boiler)
• Control manual pentru  P1 si H1
• Protecție sistemului prin parola

 Porturi disponibile :

• Senzor T1 – colector solar
• Senzor T2 – temperatură inferioară boiler
• Senzor T3 – temperatură superioară boiler
• P1 – releu pompă circuit solar
• PWM – controlul turației la pompe electronice
• H1 – releu suplimentar pentru interconectarea cu alte sisteme de încălzire

4. Grup de pompare Panosol S5

• Pompa Panosol PSP6 Solar
• Debit: 1 – 8 l/min
• Supapa de siguranta 6 bar Watts
• Manometru
• Racord de umplere
• Robinet de golire
• Supapa de sens
• Racord vas de expasniune
• Suport de fixare

5. Vas de expansiune 12L, echipat cu suport si racord

• Presiune max. de lucru: 10 bar
• Temperatura maxima de lucru: 110°C
• Marime racord: 3/4″

6. Aerisitor solar automat

• Temperatura maxima de lucru: 180°C
• Marime racord: 1/2″

7. Antigel solar preparat -28°C

• antigel solar pe baza de propilenglicol
• limite temperaturi: -28°C/180°C

! Montajul nu este inclus in pret.
