Pachet Panou solar Panosol 10 PERSOANE - FARA BOILER
Descriere
Sistem solar pentru apa calda menajera, fara boiler, destinat pensiunilor/hotelurilor cu 10 consumatori. Echipat cu 60 tuburi vidate (2 x CS30).
Fiecare tub functioneaza independent iar deteriorarea unui tub nu determina nefunctionarea sistemului solar ci doar reducerea capacitatii de absorbtie si incalzire.
Tuburile vidate sunt echipate cu heat-pipe si nu contin apa. Panourile solare cu tuburi vidate ofera cea mai mare performanta de captare a energiei solare. Tuburile solare sunt construite din sticla borosilicata pe interiorul careia sunt depuse chimic trei straturi de absorbtie ce amplifica efectul radiatiei solare. Vidarea tubului asigura captarea radiatiei solare si transportul acesteia catre rampa colectoare, fara pierderi termice. Forma cilindrica a tuburilor le confera capacitatea de a capta razele solare optim pe tot parcursul zilei, asigurand astfel o performanta buna chiar si in conditii de cer acoperit cu nori.
Racorduri colector solar - Mufe filetate 3/4" exterior.
Boiler recomandat: bivalent 500L.

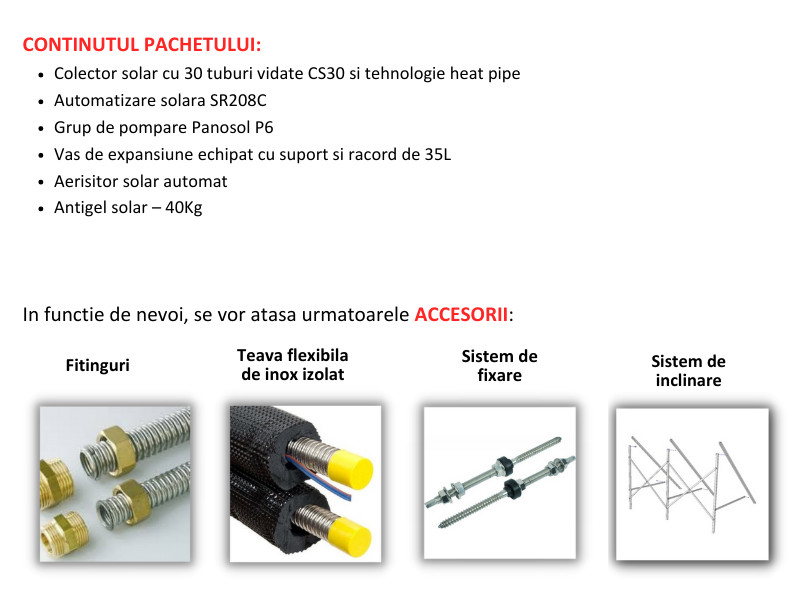

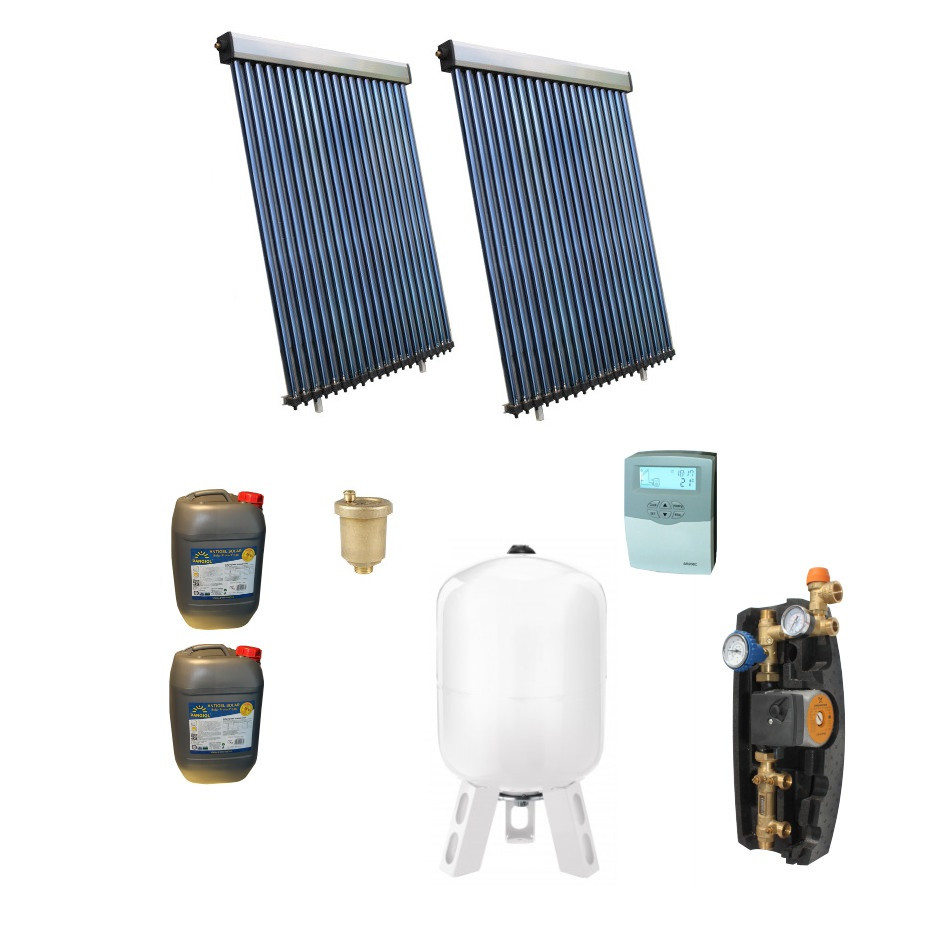

Componenta sistemului:
- Colector solar 30 tuburi - 2 buc;
- Automatizare solara SR208C
- Grup de pompare Panosol P6
- Vas de expansiune echipat – 35 L
- Aerisitor solar
- Antigel solar – 40 kg
Garantie:
- 10 ani colector solar; peste 20 de ani durata de viata;
- 2 ani pentru grup de pompare, automatizare solara, vas de expansiune, aerisitor solar
1. Colector solar 30 tuburi vidate CS30 si tehnologie heat pipe:
Descriere un colector CS30:
- Dimensiuni (mm) : 2400 x 1990 x 125
- Greutate : 92 kg
- Suprafata de absorbtie : 2.98 mp
- Suprafata totala : 4.78 mp
- Capacitate lichid : 2500 ml
- Presiune maxima : 800kpa/116Psi
- Temperatura de stagnare heat-pipe : 180°C
- Temperatura de stagnare tub vidat : 280°C
- Putere maxima : 1940 W / 6630 Btu
- Debit ideal : 2.5 l/min
- Cadere de presiune la debit ideal : 1,6 KPa (16 mbar)
- Debit maxim : 18 l/min
- Capacitate zilnica de incalzire (Δ40°C) : 210-300 l
! Sistemul de fixare al colectorului solar se comanda separat, in functie tipul si panta acoperisului.
2. Grup de pompare Panosol P6 compus din:
- Pompa de recirculare Grundfos-Solar 15-65, cu debit de 2-15 l/min;
- robinet sferic cu ventil de sens integrat, cu termometru si racord pentru grupul de siguranta;
- debitmetru cu inchidere si reglare, cu robinet lateral de umplere si golire;
- supapa de siguranta de 6 bar;
- iesire de F 3/4" spre vasul de expansiune
- manometru de 10 bar;
- robinet sferic de umplere si golire;
- echipament pentru montajul pe perete;
- termoizolatie.
3. Automatizare SR208C
- Aplicatii solare posibile: 1;
- Senzori disponibili in pachet: 3;
- Relee disponibile: 2;
- Colectori monitorizati: 1;
- Bazine monitorizate: 1
4. Vas de expansiune 35L, echipat cu suport si racord
- Presiune max. de lucru: 10 bar;
- Temperatura maxima de lucru: 110°C;
- Marime racord: 3/4"
5. Aerisitor solar automat
- Temperatura maxima de lucru: 180°C;
- Marime racord: 1/2"
6. Antigel solar preparat -28°C
- antigel solar pe baza de propilenglicol;
- limite temperaturi: -28°C/180°C
