Pachet Panou solar Panosol CONFORT 750L S2 - 15 PERSOANE
Descriere

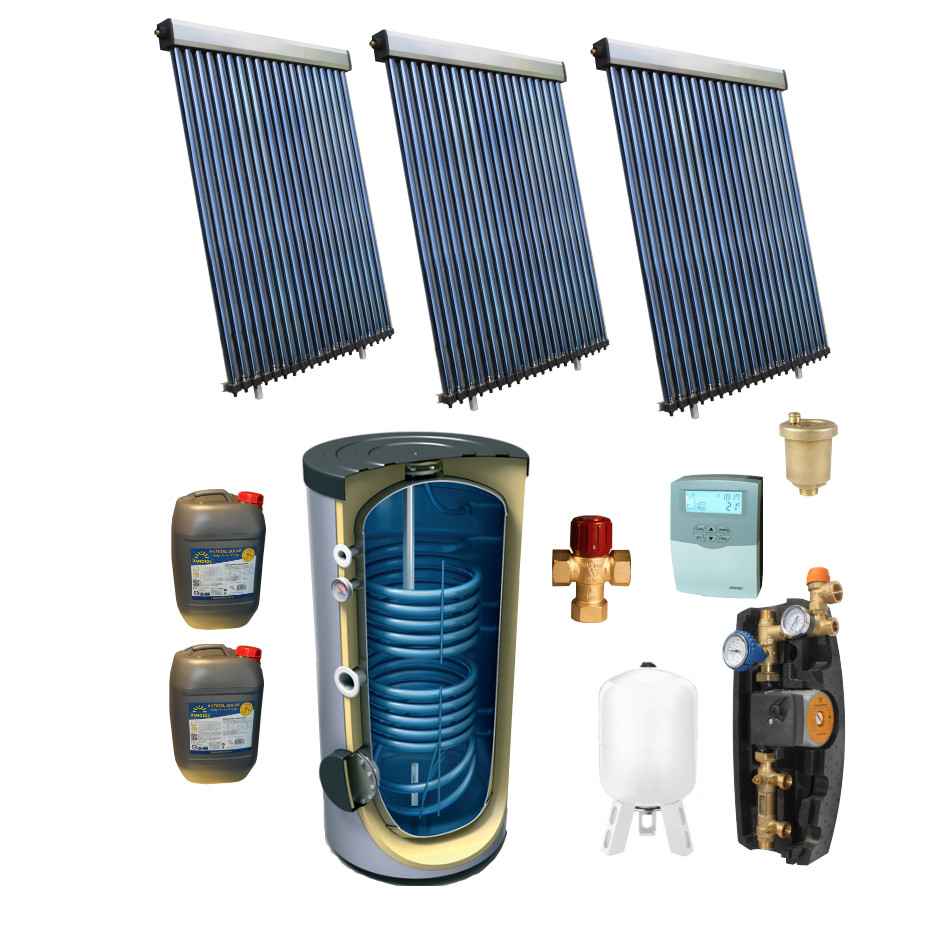

CONTINUTUL PACHETULUI
- Colector solar 30 tuburi - 3 buc
- Boiler bivalent 750L
- Automatizare solara SR208C
- Grup de pompare Panosol P6
- Vas de expansiune echipat – 50 L
- Aerisitor solar
- Antigel solar – 50 kg
- Vana termostatica amestec 1"
PREZENTARE
Sistem solar pentru apa calda menajera destinat pensiunilor/hotelurilor cu 15 consumatori. Echipat cu 90 tuburi vidate (3 x CS30) si boiler bivalent 750L.
MONTAJ
Fiecare tub functioneaza independent iar deteriorarea unui tub nu determina nefunctionarea sistemului solar ci doar reducerea capacitatii de absorbtie si incalzire.
Tuburile vidate sunt echipate cu heat-pipe si nu contin apa. Panourile solare cu tuburi vidate ofera cea mai mare performanta de captare a energiei solare. Tuburile solare sunt construite din sticla borosilicata pe interiorul careia sunt depuse chimic trei straturi de absorbtie ce amplifica efectul radiatiei solare. Vidarea tubului asigura captarea radiatiei solare si transportul acesteia catre rampa colectoare, fara pierderi termice. Forma cilindrica a tuburilor le confera capacitatea de a capta razele solare optim pe tot parcursul zilei, asigurand astfel o performanta buna chiar si in conditii de cer acoperit cu nori.
Racorduri colector solar - Mufe filetate 3/4" exterior.
GARANTIE
- 10 ani colector solar; peste 20 de ani durata de viata
- 3 ani boiler
- 2 ani pentru grup de pompare, automatizare solara, vas de expansiune, aerisitor solar
SPECIFICATII TEHNICE
1. Colector solar 30 tuburi vidate CS30 si tehnologie heat pipe:
- Dimensiuni (mm): 2400 x 1990 x 125
- Greutate: 92 kg
- Suprafata de absorbtie: 2.98 mp
- Suprafata totala: 4.78 mp
- Capacitate lichid: 2500 ml
- Presiune maxima: 800kpa/116Psi
- Temperatura de stagnare heat-pipe: 180°C
- Temperatura de stagnare tub vidat: 280°C
- Putere maxima: 1940 W / 6630 Btu
- Debit ideal: 2.5 l/min
- Cadere de presiune la debit ideal: 1,6 KPa (16 mbar)
- Debit maxim: 18 l/min
- Capacitate zilnica de incalzire (Δ40°C): 210-300 l
! Sistemul de fixare al colectorului solar se comanda separat, in functie tipul si panta acoperisului.
2. Boiler solar bivalent de pardoseala 750L
- Inaltime : 1655 mm;
- Diametru: ᴓ1010;
- Izolatie: 80 mm (PU rigid);
- Suprafata schimb termic S1/S2: 2.03/1.22 mp;
- Volum serpentina S1/S2: 13.34/7.99 litri;
- Presiune nominala: 8 bar;
- presiun nominala serpentina : 6 bar
- Greutate: 243 kg
3. Grup de pompare Panosol P6 compus din:
- Pompa de recirculare Grundfos-Solar 15-65, cu debit de 2-15 l/min
- robinet sferic cu ventil de sens integrat, cu termometru si racord pentru grupul de siguranta
- debitmetru cu inchidere si reglare, cu robinet lateral de umplere si golire
- supapa de siguranta de 6 bar
- iesire de F 3/4" spre vasul de expansiune
- manometru de 10 bar
- robinet sferic de umplere si golire
- echipament pentru montajul pe perete
- termoizolatie
4. Automatizare SR208C
- Aplicatii solare posibile: 1
- Senzori disponibili in pachet: 3
- Relee disponibile: 2
- Colectori monitorizati: 1
- Bazine monitorizate: 1
5. Vas de expansiune 50L, echipat cu suport si racord
- Presiune max. de lucru: 10 bar
- Temperatura maxima de lucru: 110°C
- Marime racord: 1"
6. Aerisitor solar automat
- Temperatura maxima de lucru: 180°C
- Marime racord: 1/2"
7. Antigel solar preparat -28°C
- antigel solar pe baza de propilenglicol
- limite temperaturi: -28°C/180°C
8. Vana termostatica de amestec 1"
- prevazuta cu 4 pozitii de reglaj
- domeniu de reglaj temperatura: 32°C - 50°C
- presiune diferentiala maxima: 2 bar
- temperatura max. in circuitul primar: 100°C
- presiune max. de lucru: 10 bar
- fluid de lucru: apa
Montajul nu este inclus in pret.
