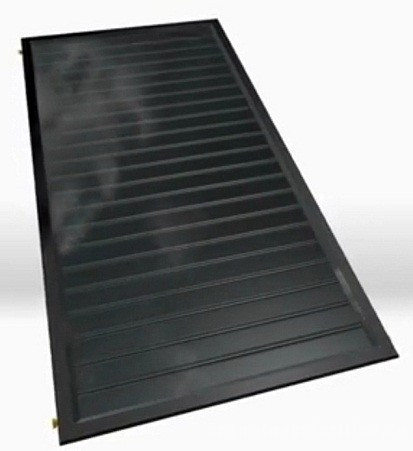

Panou solar plan Thermosolar TS 300 - 2,03 mp
Descriere
DESTINAŢIE:
- este componentă a unui sistem solar destinat pentru prepararea apei calde menajere, încălzirea
piscinelor sau aport la încălzirea spațiilor
DESCRIERE, CARACTERISTICI:

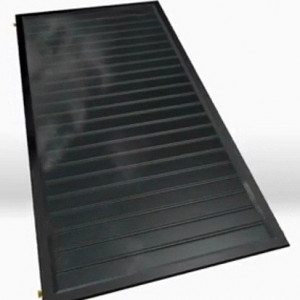

Panoul 300 N2P este un colector solar plan, cu montare verticală, cu racordare prin flanşe, utilizabil în sisteme solare închise şi circulaţie forţată a fluidului de lucru.

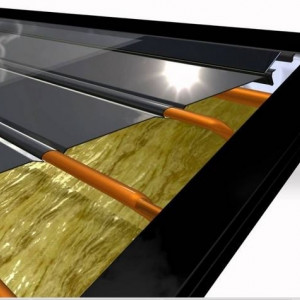

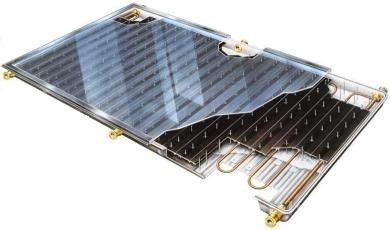

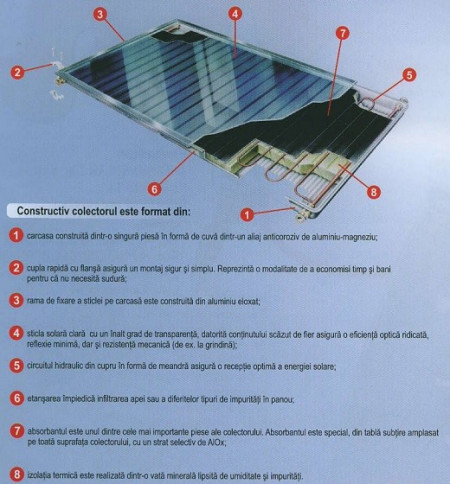

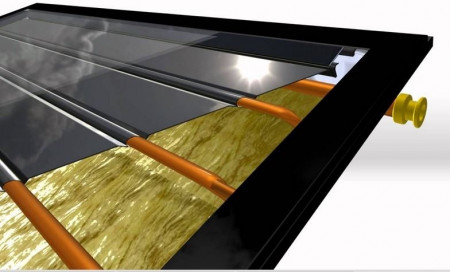

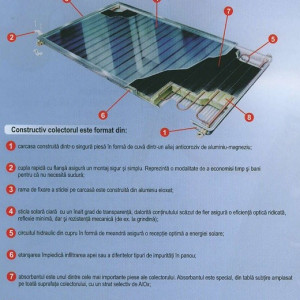

Este format dintr-o cuvă metalică ambutisată, pe care este fixată sticla solară specială, prin intermediul unui set de profile din aluminiu. Absorbantul este fabricat din tablă de aluminiu extrudat, acoperită cu un strat de absorbţie puternic selectivă şi care înconjoară ţeava de cupru în formă de meandru.
Racordarea la instalaţia hidraulică se reaşizează prin flanşe rapide Ф26mm. Colectoarele pot fi racordate în paralel până la 8 buc/linie

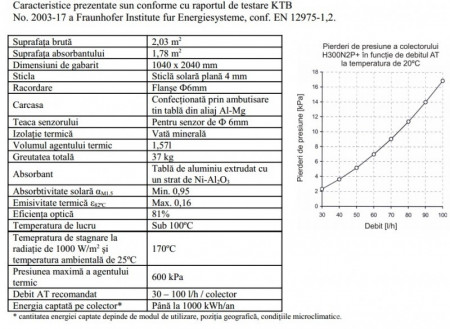

Caracteristice prezentate sunt conforme cu raportul de testare KTB No. 2003-17 a Fraunhofer Institute fur Energiesysteme, conf. EN 12975-1,2.
Suprafaţa brută 2,03 m2
Suprafaţa absorbantului 1,78 m2
Dimensiuni de gabarit 1040 x 2040 mm
Sticla Sticlă solară plană 4 mm
Racordare Flanşe Ф6mm
Carcasa Confecţionată prin ambutisare tin tablă din aliaj Al-Mg
Teaca senzorului Pentru senzor de Ф 6mm
Izolaţie termică Vată minerală
Volumul agentului termic 1,57l
Greutatea totală 37 kg
Absorbant Tablă de aluminiu extrudat cu un strat de Ni-Al2O3
Absorbtivitate solară αM1.5 Min. 0,95
Emisivitate termică ε82ºC Max. 0,16
Eficienţa optică 81%
Temperatura de lucru Sub 100ºC
Temepratura de stagnare la radiaţie de 1000 W/m2 şi temperatura ambientală de 25ºC - 170ºC
Presiunea maximă a agentului termic 600 kPa
Debit AT recomandat 30 – 100 l/h / colector
Energia captată pe colector* Până la 1000 kWh/an
* cantitatea energiei captate depinde de modul de utilizare, poziţia geografică, condiţiile microclimatice.

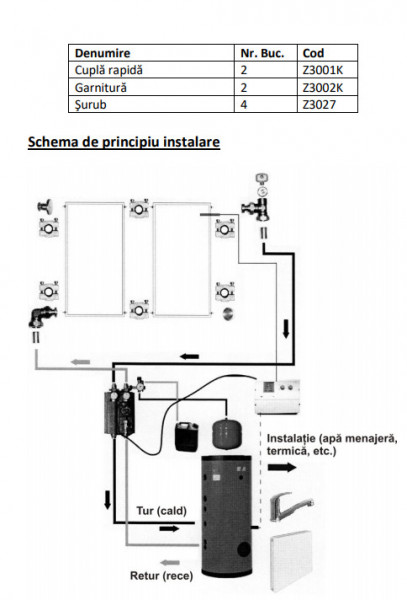

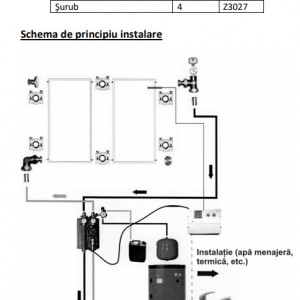

Instalaţia hidraulică
Toate lucrările de instalare trebuie executate de un specialist. Tevile utilizate pentru conectarea colectoarelor la schimbătorul de căldură (tur, retur) vor fi din cupru sau oţel. Este interzisă utilizarea ţevilor zincate.
