Rolă Tacker TECEfloor EPS80 | 25mm, 10mp (Izolație Încălzire în Pardoseală)

18,90 RON / m2
Livrare GRATUITA
Grosime
Cod produs - SKU EPS80TC25
Disponibil in stoc

Descriere

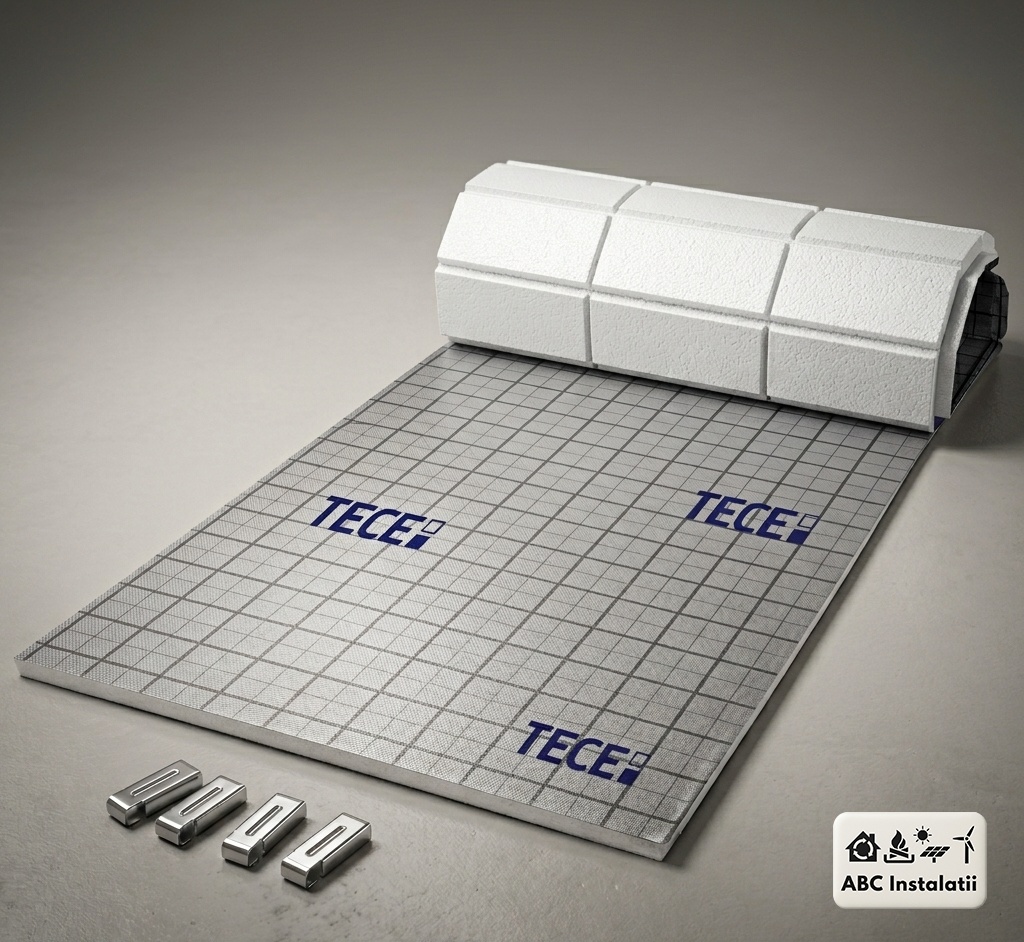

Rolă Tacker TECEfloor EPS80, 25 mm – Soluție Eficientă de Izolație pentru Încălzire în Pardoseală (10 mp)

Notă pentru montaj: Pentru un sistem complet și performant, vă recomandăm să utilizați rola Tacker împreună cu agrafele de fixare compatibile, banda perimetrală pentru preluarea dilatațiilor și aditivul special de șapă!

  • Rola Tacker TECEfloor EPS80 (25 mm) este o placă termoizolantă premium sub formă de rolă, dezvoltată de renumitul producător TECE pentru sistemele moderne de încălzire în pardoseală cu agent termic. Fabricată din polistiren expandat (EPS) ignifugat cu structură celulară optimizată, rola este protejată pe fața superioară de o folie țesută din benzi rezistente de polipropilenă (PP). Acest strat protector nu doar că izolează hidric, dar oferă și un suport extrem de stabil pentru montajul rapid al conductelor.

Cu o grosime de 25 mm și o rezistență termică certificată de 0.65 m²K/W, izolația TECEfloor direcționează eficient fluxul de căldură către interiorul camerei, reducând la minimum pierderile termice prin planșeu. Caroiajul imprimat la distanțe standardizate de 5 cm facilitează amplasarea corectă a țevilor PEX și permite prinderea acestora cu agrafe Tacker într-un mod sigur, rapid și perfect aliniat.

Avantaje și Beneficii în Utilizare:

  • Margine cu suprapunere autoadezivă (30 mm): Spre deosebire de alte soluții clasice, rola TECEfloor este prevăzută cu o bandă autoadezivă laterală ce asigură o îmbinare perfect etanșă între fâșii, blocând infiltrarea laptelui de ciment din șapă.

  • Folie țesută din benzi PP: Stratul superior din polipropilenă oferă o rezistență mecanică remarcabilă la tracțiune și previne smulgerea accidentală a agrafelor în timpul tensionării curbelor de țeavă.

  • Densitate optimă EPS 80: Proiectată pentru a asigura o preluare excelentă a sarcinilor mecanice rezidențiale, evitând tasarea sau deformarea sistemului după turnarea șapei.

  • Instalare rapidă: Formatul flexibil de 10 metri lungime permite acoperirea rapidă a suprafețelor mari, reducând deșeurile de material și timpul de lucru pe șantier.

  • Barieră împotriva umidității: Folia de acoperire acționează ca un scut hidric, protejând miezul de polistiren și planșeul împotriva infiltrațiilor de apă.

Specificații Tehnice:

  • Brand: TECE

  • Gama: TECEfloor

  • Cod produs: 77531550

  • Grosime polistiren: 25 mm

  • Dimensiuni rolă: Lungime 10 m x Lățime 1 m

  • Suprafață utilă: 10 mp / rolă

  • Rezistență termică (R): 0.65 m²K/W

  • Disturanță grilă poziționare: Pas de 5 cm

  • Lățime bandă autoadezivă suprapunere: 30 mm

  • Utilizare: Sisteme de încălzire în pardoseală cu agent termic
