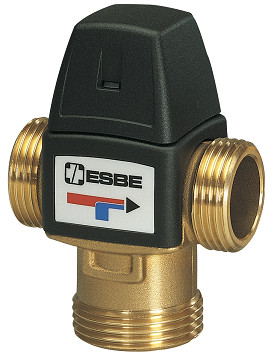

Vana ESBE VTA 572 1 1/4" 30-70 °C

Tip ventil: – de amestec, în linie (asimetric), portul de amestec este în lateral

Materiale constructive: – alamă DZR – CW602N, aprobată pentru uzul la apă potabilă

Mediu de lucru: – apă sau apă cu conţinut de maximum 50% glicol

Temperaturi de lucru: – 0°C…+95°C continuu, temporar +100°C

Reglarea temperaturii: – rozeta gradată 1…5 sau °C (cu capac protector la VTA320/520)

Funcţie anti-opărire: – la lipsa totală a apei reci sau calde, ventilul închide în 1-2 secunde

Presiune lucru: – maximum 10 bar

Presiune diferenţială:

– maximum 3 bar la seriile VTA320/370/520

– maximum 1 bar la seria VTA570 (între portul de apă caldă / rece)

Acurateţe reglare:

– VTA320 ± 2°C la un debit de minimum 4 litri/minut

– VTA520 ± 4°C la un debit de minimum 9 litri/minut

– VTA370 şi VTA570 ± 3°C la un debit de minimum 9 litri/minut, (valori date în condiţii de temperatură fluctuantă la intrare şi la un ΔT ≥ 10ºC între portul de intrare apă caldă şi portul de amestec)

Capacitate amestec ACM: (capacitatea de amestec este calculată în raport 1:1 apă caldă/rece)

– kvs 1,2 = 1 vilă unifamilială sau 2 duşuri în centre de sport,

– kvs 1,5/1,6 = 5 apartamente sau 3 duşuri în centre de sport,

– kvs 3,2 = 10 apartamente sau 6 duşuri în centre de sport,

– kvs 4,8 = 15 apartamente sau 9 duşuri în centre de sport

Capacitate amestec încălzire prin pardoseală:

– kvs 1,2 = 40 mp,

– kvs 1,5/1,6 = 50 mp,

– kvs 2,2 = 80 mp,

– kvs 3,2 = 100 mp,

– kvs4,5/4,8 = 150 mp (valori calculate la 50W/ mp cu ΔT = 5ºC, la o cădere de presiune ≤ 10kPa şi debit de 0,25l/sec)

Dimensionare: – diagrame dimensionare vezi capitolul M, software gratis la markus.ro

Producător: – ESBE, fabricat în Suedia
